Mise en oeuvre des rupteurs de pont thermique
Documentations
Vous trouverez ci-joint le guide de pose du correcteur de pont thermique Rupsilon TLR de Placo pour plancher bas de vide sanitaire.
Notice de pose correction pont thermique VS
Vous trouverez également plus d’éléments et de schémas dans notre guide de pose de plancher ISOLTOP.

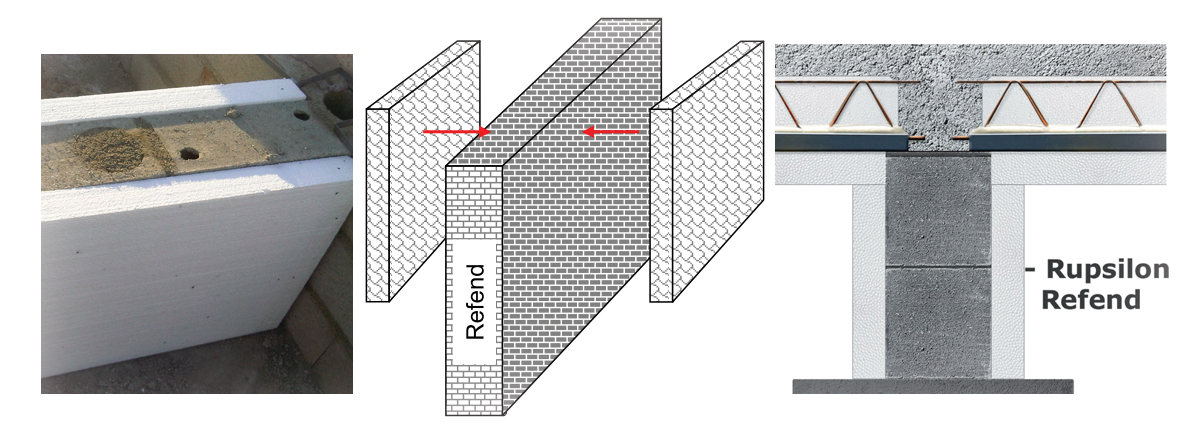

- Dans le cas de l’utilisation de l’isolant de refend Rupsilon R, fixer ces derniers de part et d’autre du mur de refend à l’aide de chevilles pour isolation ou de colle MAP.
Pose isolant rupteur de refend Attention : Le panneau doit être positionné en prenant en compte l’épaisseur des languettes et l’épaisseur de l’arase éventuelle, pour que le Rupsilon R soit au contact de la languette de l’entrevous.Mettre en place les poutrelles et les entrevous selon le plan de pose.
-

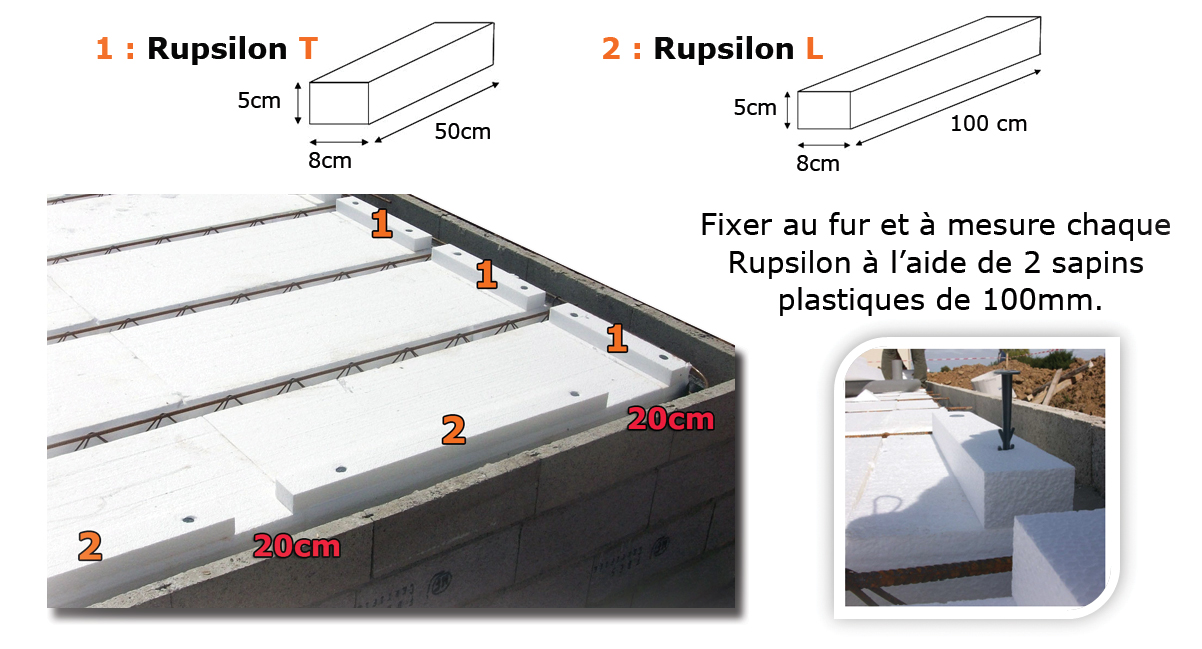

Mettre en place les Rupsilon T (1) en about de poutrelles
-
Mettre en place les Rupsilon L (2) en rive de plancher, en les espaçant de 20cm.
Pose correcteur de Pont Thermique
